TFA-800x100F-Y过滤器TFA-800x100F-C

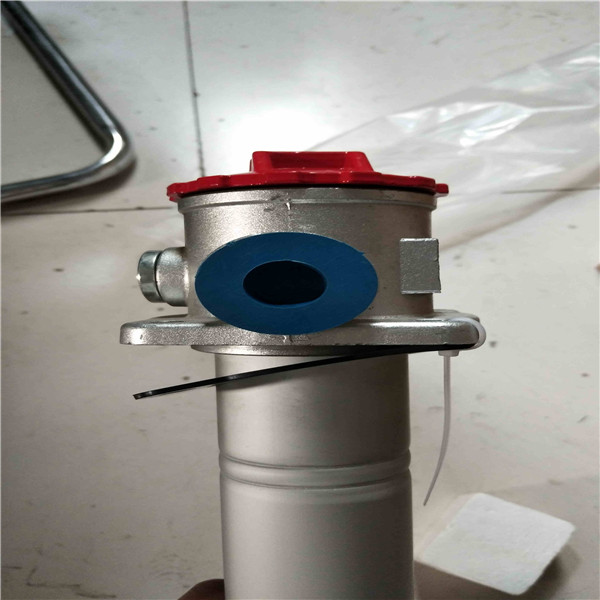

TFA吸油过滤器仅可安装在油箱的上部，吸油筒体浸入油箱内液面以下，其他性能均与TF系列相似，但无自封阀。
工作介质:一般液压油磷酸脂液压油 乳化液 水-已二醇
连接方式:管式(25 L/min -160 L/min螺纹连接)法兰(250 L/min -800 L/min法兰连接）
表一，TFA-25~160螺纹式连接尺寸
| 型号Model | 尺寸Size（mm） | ||||||||||||
| L1 | L2 | L3 | H | M | D | A | B | C1 | C2 | C3 | h | 4-d | |
| TFA-25×＊ L- C/Y | 93 | 78 | 250 | 25 | M22×1.5 | Ф62 | 80 | 60 | 45 | 42 | 42 | 9.5 | Ф9 |
| TFA-40×＊ L- C/Y | 110 | M27×2 | |||||||||||
| TFA-63×＊ L- C/Y | 138 | 98 | 350 | 33 | M33×2 | Ф75 | 90 | 70.7 | 54 | 47 | 10 | ||
| TFA-100×＊ L- C/Y | 188 | M42×2 | |||||||||||
| TFA-160×＊ L- C/Y | 200 | 119 | 400 | 42 | M48×2 | Ф91 | 105 | 81.3 | 62 | 53.5 | 12 | Ф11 | |
表二，TFA-250~800法兰式连接尺寸
| 型号Model | 尺寸Size（mm） | ||||||||||||||||
| L1 | L2 | L3 | H | do | D | a | b | 4-n | A | B | C1 | C2 | C3 | 4-d | h | Q | |
| TFA-250×＊ F- C/Y | 270 | 119 | 400 | 42 | Ф50 | Ф91 | 70 | 40 | M10 | 105 | 81.3 | 72.5 | 53.5 | 42 | Ф11 | 12 | Ф60 |
| TFA-400×＊ F- C/Y | 275 | 141 | 450 | 50 | Ф65 | Ф110 | 90 | 50 | 125 | 95.5 | 82.5 | 61 | 15 | Ф73 | |||
| TFA-630×＊ F- C/Y | 325 | 184 | 500 | 65 | Ф90 | Ф140 | 120 | 70 | 160 | 130 | 100 | 81 | 15.5 | Ф102 | |||
