TZ01B二级冷却器电厂冷却器

一、产品分类:

TZ01A 型单盘管预冷却器

TZ01B 型双盘管高效冷却器

二、产品概述：

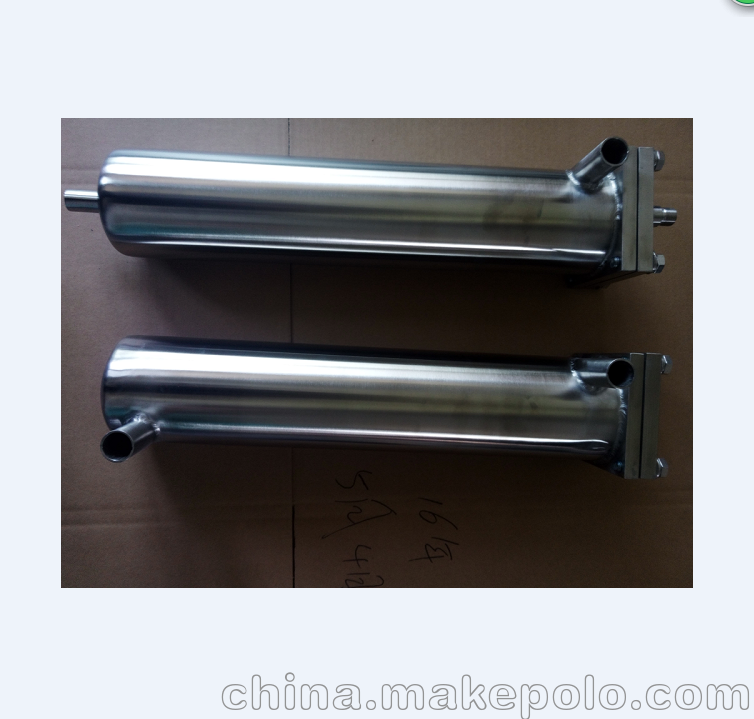

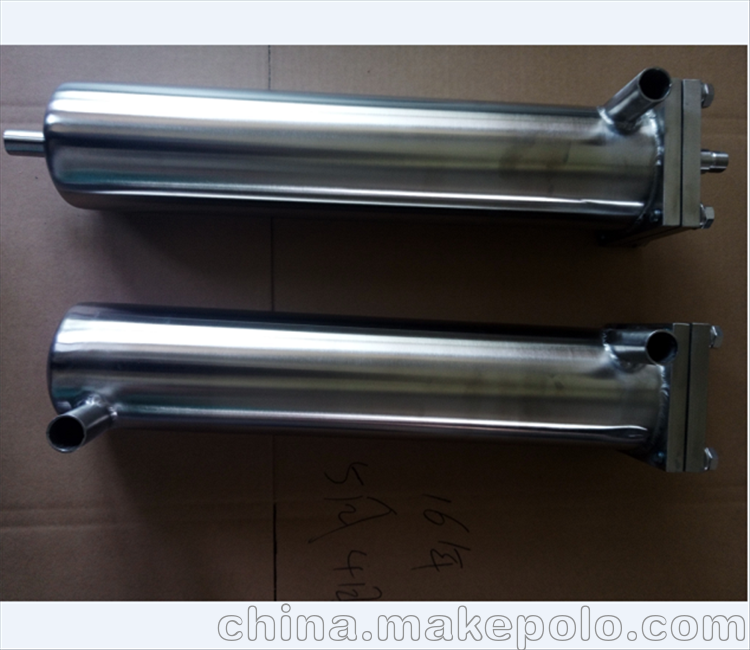

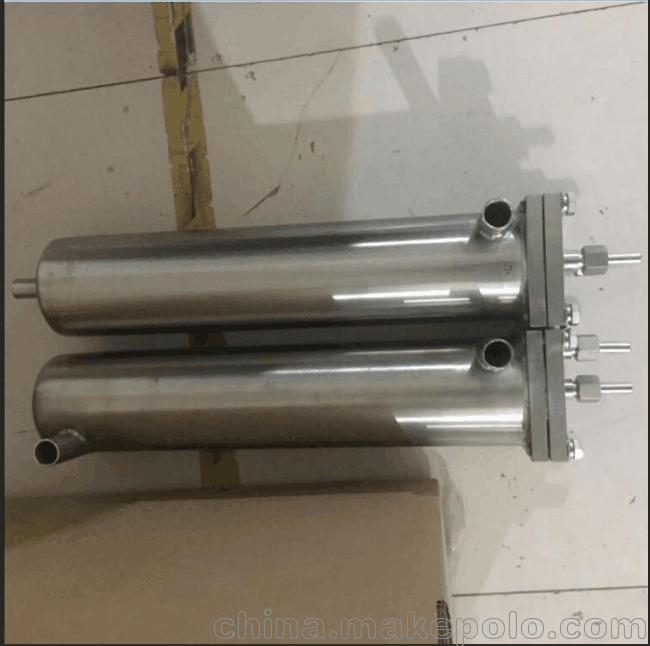

高效筒形冷却器适用与对高温水汽样品进行热交换，提供合适温度的水汽样品。筒形冷却器结构组成：外筒体和盘管。外筒体和盘管采用法兰联接，更换盘管或对冷却器进行清洗，只需松开法兰联接螺栓，取出盘管，无需拆卸冷却器筒体。非常方便。

冷却器采用壁挂式垂直安装，样水进出管采用可拆式螺纹连接，冷却水进出管分别与进出水球阀接头相连。在冷却器上方，应预留500mm高的检修空间，以便拆换冷却器盘管。

结构合理，维护方便

三、过滤流程：

1、A型预冷却器采用单盘管，由样水管壁厚3mm，所以它能承受样水与冷却水之间很高的温差，使用寿命长。

2、B型管冷却器采用双盘管，经过一级降温后，样水温度降低到100℃以下。由于样水与冷却水温差已经很小，所以样水管壁厚可适当减小，有效长度长，有效冷却面积大，同时，由于样水管壁厚为1.5mm,所以它能取得非常好的降温效果,经过两级降温后样水的温度不高于冷却水进口温度2℃。

A、样水入口温度<200度时采用双盘管冷却器进行冷却；

B、样水入口温度>200度时采用单盘管+双盘管冷却器进行两级冷却；

C、A型单盘管冷却器和B型双盘管冷却器采用串联方式布置在同一冷却架上，可节水50%；同时由于冷却器采用高效逆向热交换方式，每路取样点只需冷却水1.5t/h。

3、恒温冷却器。该设备使用在恒温装置内，通过与恒温水箱冷却水热交换

将样水恒定在一定的温度范围内（25±1℃）。

4、主要用于汽水取样装置中对高温高压排污水的冷却降压，通过排污扩容器内冷却水管道的五级缩放降压和冷却水管道上翅片冷却，使排污压力不大于0.2MPa，温度小于50度。

四、技术参数：

五、故障维修：

检修人员在发现冷却器的硬密封处出现渗漏时，可松开硬密封利用金相砂纸对硬密封的密封面进行适当的研磨，主要将积垢磨去，然后装好即可消除漏点。冷却器的上下法兰之间出现泄漏主要就是上下法兰之间的密封垫圈损坏，只要对其进行更换即可。
